Как выбрать керамические кольца / держатели сопел для станка для лазерной резки?

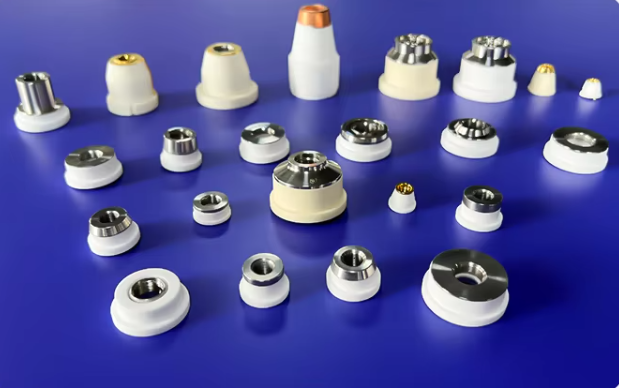

Ежедневное обслуживание и уход застанок для лазерной резкиособенно важны. Особенно, когда речь идет о подборе и замене расходных деталей для режущей головки, многие пользователи ориентируются только на цену этих деталей и пренебрегают качеством и техническими требованиями изделия. Это может легко привести к различной степени повреждения других компонентов оборудования во время работы машины. Основные расходные материалы для резки волоконным лазером включают в себя три основные части: защитные окна, сопла и керамические кольца/держатели сопел. Эти расходные материалы широко доступны на рынке, но цены на них сильно различаются. Сегодня мы сосредоточимся на ознакомлении с ролью и принципами выбора керамических колец в качестве расходных материалов для режущих головок на станках лазерной резки.

При первоначальном проектировании керамического кольца/держателя сопла выбор керамического материала был сделан из-за его изоляционных свойств и создания емкостного эффекта на кончике режущей головки. Кроме того, соответствующая твердость материала обеспечивает нормальное использование и немедленное разрушение при ударе, рассеивая ударное напряжение и предотвращая дальнейшее повреждение других компонентов. В датчиках, отремонтированных компанией Raysoar, такие повреждения, как отрыв резьбы, поломка штифта и переломы корпуса датчика, часто оказываются тесно связанными с керамическим корпусом. Частое повреждение датчиков режущей головки связано с использованием керамических колец с неквалифицированными техническими параметрами.

Давайте рассмотрим пример повреждений, наносимых датчикам при использовании керамических колец с некондиционными техническими параметрами.

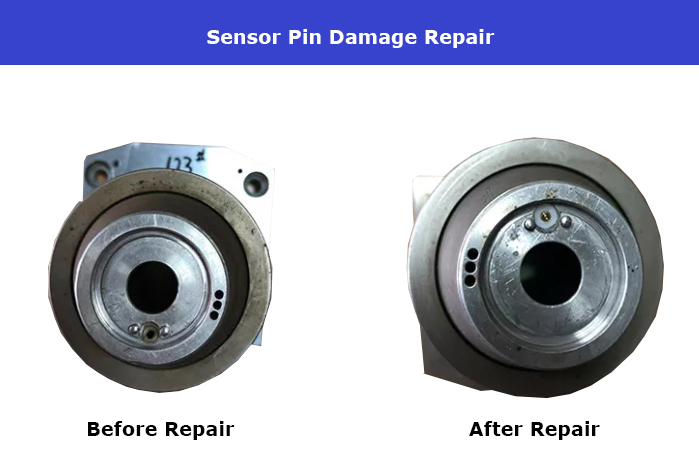

1. Завод по обработке листов в Сучжоу, верхний штифт датчика сломался, а давление винта было повреждено в марте 2024 года, и он был отправлен в нашу компанию для ремонта.

2.

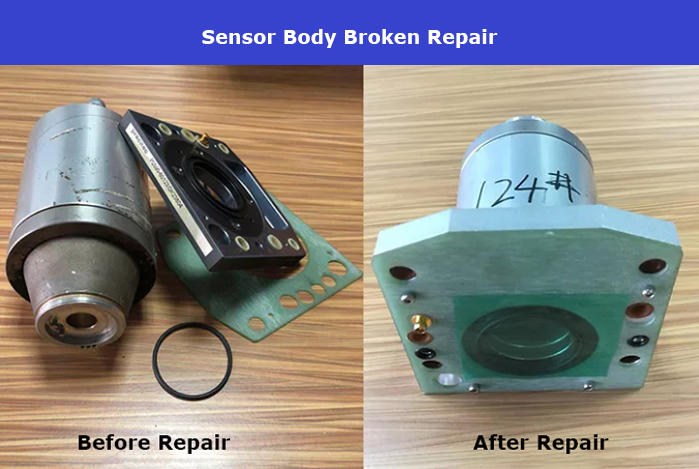

Harbin xx Heavy Equipment Co., Ltd. отправил свой сломанный датчик в нашу компанию для ремонта в сентябре 2024 года.

Анализ повреждений
1. Допуск критических размеров внешнего диаметра, округлости и высоты штифта керамического корпуса не соответствует требованию, которое вызвало колебание керамического корпуса внутри датчика, что привело к износу керамических контактов; Чрезмерная высота штифта вызывает усталость силы пружины штифта, неспособную сформировать достаточную контактную силу, что приводит к нестабильной работе или даже полному вставке или отсоединению!

2. При сильном столкновении, из-за чрезмерной твердости керамического корпуса, который не ломается, напряжение передается на датчик, непосредственно вызывая деформацию резьбы датчика, вдавливание или отваливание штифта, а также поломку самого корпуса датчика.

Ключевые факторы, которые следует учитывать при выборе керамических колец / держателей форсунок

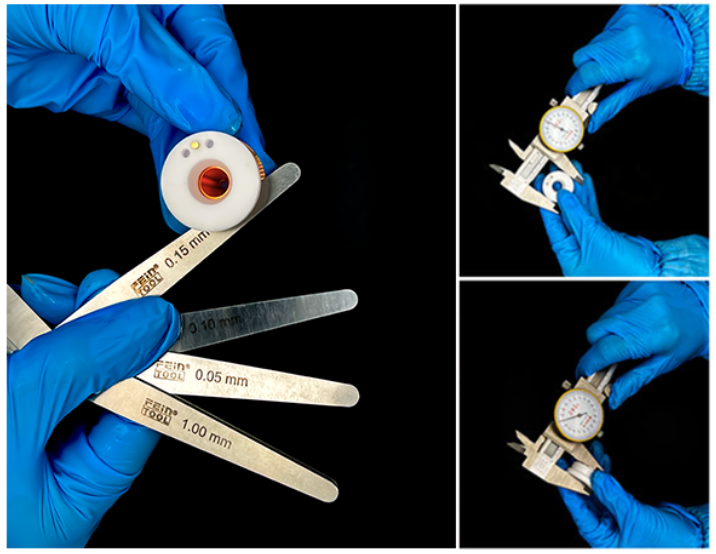

1. Допуск по внешнему диаметру, высоте штифта

2. Воздухонепроницаемость керамических колец / держателей форсунок и металлического листа на 100% соответствует требованиям.

Специальный клей и продуманная конструкция уплотнения обеспечивают 100% соблюдение герметичности.

3. Характеристики твердости керамики

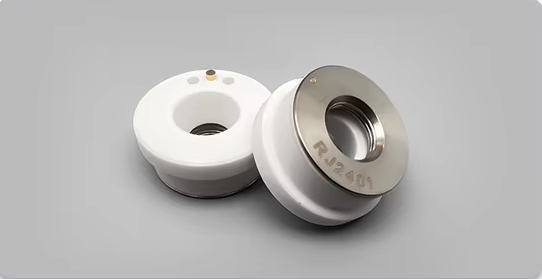

Керамические материалы практически не отличаются от оригинального керамического материала OEM, при этом соответствуют электрическим и механическим свойствам. Испытания на удар показывают, что керамическое кольцо типа LPTC09-0003 трескается при воздействии силы от 160 Н до 180 Н, что близко к качеству оригинала. Керамические корпуса, которые обычно можно найти на рынке, ломаются только при воздействии от 400 Н до 500 Н, представьте, что ваша режущая головка небезопасна!
